不锈钢插销螺套

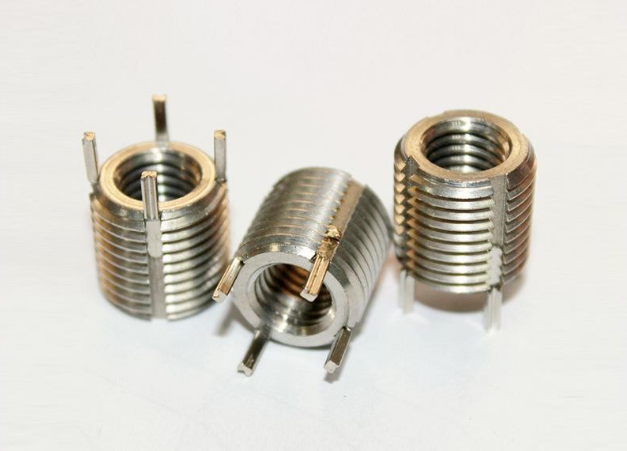

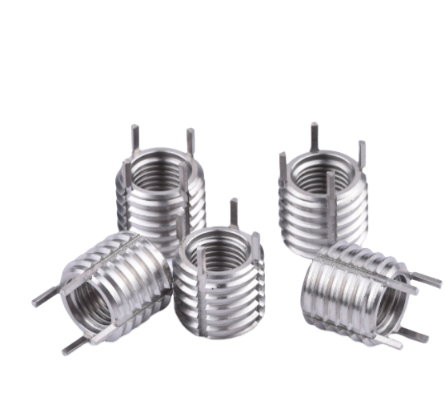

不锈钢​插销螺套是一种内外都有螺纹,外螺纹上有4根或者2根插销键的特异紧固件,不锈钢​插销螺套装入攻丝后的底孔中,再把4根插销压入,起到强劲的紧固作用。产品主要用于军工、航天、铁路机车、振动机械等对螺纹强度要求较高的产品上。
Products Inquiry
Click Refresh Verification Code

Description

不锈钢插销螺套是一种内外都有螺纹,外螺纹上有4根或者2根插销键的特异紧固件,不锈钢插销螺套装入攻丝后的底孔中,再把4根插销压入,起到强劲的紧固作用。产品主要用于军工、航天、铁路机车、振动机械等对螺纹强度要求较高的产品上。



一、不锈钢插销螺套的优点:
1、不锈钢插销螺套可以对被损螺纹进行有效地修复。
2、不锈钢插销螺套特别适合应用于需要高强度内螺纹的环境,可以有效抗震、抗拉拔。
3、不锈钢插销螺套比较普通的不锈钢钢丝螺套,能够使螺纹孔强度更加有效地增强。
4、不锈钢插销螺套产品具备碳钢和不锈钢两种,规格上也同时具备公制英制尺寸。
5、不锈钢插销螺套使用简单,安装操作简易。



二、不锈钢插销螺套规格表

        不锈钢插销螺套从产品的外在型式来看,有薄壁型和重型之区分。规格上也同时具备公制英制尺寸。
不锈钢插销螺套具体规格参数表如下:

1、插销螺套(薄壁型)规格参数

内螺纹

外螺纹

长度Lmm

钻孔钻头尺寸

底孔深度

M 2x0.4

M 4x0.7

3

3.4

4

M 2.5x0.45

M 4.5x0.75

3.81

3.9

5

M 3x0.5

M 5x0.8

4.25

4.4

5.5

M 4x0.7

M 6x0.75

5.25

5.5

6.5

M 5x 0.8

M 8x1.25

8

6.9

9.5

M 6x 1.0

M10x1.25

10

8.8

11.5

M 8x1.25

M12x1.25

12

10.8

13.5

M 8x 1.0

M12x1.25

12

10.8

13.5

M10x 1.5

M14x 1.5

14

12.8

15.5

M10x1.25

M14x 1.5

14

12.8

15.5

M12x1.75

M16x 1.5

16

14.75

17.5

M12x1.25

M16x 1.5

16

14.75

17.5

2、插销螺套(重型)规格参数

内螺纹

外螺纹

长度Lmm

钻孔钻头尺寸

底孔深度

M 4x 0.7

M 8x1.25

8

6.9

9.5

M 5x 0.8

M10x1.25

10

8.8

12.5

M 6x 1.0

M12x1.25

12

10.8

14.5

M 8x1.25

M14x 1.5

14

12.8

16.5

M 8x 1.0

M14x 1.5

14

12.8

16.5

M10x 1.5

M16x 1.5

16

14.75

18.5

M10x1.25

M16x 1.5

16

14.75

18.5

M12x1.75

M18x 1.5

18

16.75

20.5

M12x1.25

M18x1.5

18

16.75

20.5

M14x 2.0

M20x 1.5

20

18.75

22.5

M14x 1.5

M20x 1.5

20

18.75

22.5

M16x 2.0

M22x 1.5

22

20.5

24.5

M16x 1.5

M22x 1.5

22

20.5

24.5

M18x 1.5

M24x 1.5

24

22.5

26.5

M20x 2.5

M30x 2.0

30

28

34.5

M20x 1.5

M30x 2.0

30

28

34.5

M22x 1.5

M32x 2.0

32

30

36.5

M24x 3.0

M33x 2.0

33

31

37.5

M24x 2.0

M33x 2.0

33

31

37.5
