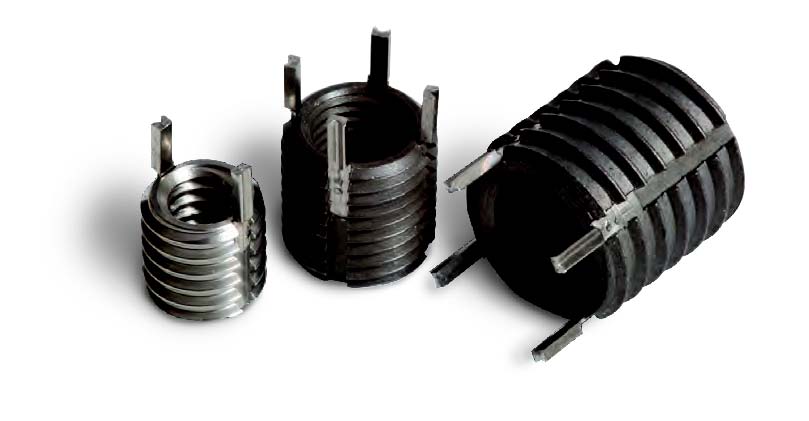

Keensert插销螺套规格参数表

KNCM Series

Part-no.

Dimensions

Standard type
"S"

Locking type
                 "L"

Ød
           5H

ØD
           4h

Shear
engagement
mm²

L
       ±0.25

Z

KNCM2X0,4

M2X0,4

M4X0,7

16,5

3

KNCML2X0,4

10,3

2,2

KNCM2,5X0,45

M2,5X0,45

M4,5X0,75

26,5

3,8

KNCML2,5X0,45

15,9

2,7

KNCM3X0,5

M3X0,5

M5X0,8

33,1

4,25

KNCML3X0,5

21,4

3,1

KNCM4X0,7

M4X0,7

M6X0,75

58,4

5,25

KNCML4X0,7

42,9

4,1

KNM Series

Part-no.

Dimensions

Standard type
"S“

Locking type
”L“

Ød
5H

ØD
4h

Shear

L
±0.30

L1

engagement

mm²

KNM5X0,8

M5X0,8

M8X1,25

104,9

8

KNML5X0,8

83,1

7,6

KNM6X1,0

M6X1,0

M10X1,25

177,7

10

KNML6X1,0

152,7

8,2

KNM8X1,25

M8X1,25

M12X1,25

266,7

12

KNML8X1,25

242,7

9,5

KNM10X1,5

M10X1,5

M14X1,5

341,6

14

KNML10X1,5

316,4

10,0

KNM12X1,75

M12X1,75

M16X1,5

470,2

16

KNML12X1,75

441,4

11,2

KNHM Series

Part-no

Dimensions

Standard type
“S”

Locking type
            “L”

Ød
           5H

ØD
         4h

Shear

L
     ±0.30

L1

engagementmm²

KNHM4X0,7

M4X0,7

M8X1,25

104,9

8

KNHML4X0,7

83,1

8,0

KNHM5X0,8

M5X0,8

M10X1,25

177,1

10

KNHML5X0,8

152,7

8,7

KNHM6X1,0

M6X1,0

M12X1,25

266,7

12

KNHML6X1,0

242,5

9,5

KNHM8X1,25

M8X1,25

M14X1,5

341,6

14

KNHML8X1,25

316,4

10,0

KNHM10X1,5

M10X1,5

M16X1,5

470,2

16

KNHML10X1,5

441,4

10,0

KNHM12X1,75

M12X1,75

M18X1,5

608,5

18

KNHML12X1,75

561,8

10,7

KNHM14X2,0

M14X2,0

M20X1,5

770,5

20

KNHML14X2,0

724,4

12,4

KNHM16X2,0

M16X2,0

M22X1,5

896,8

22

KNHML16X2,0

855,2

12,4

KNHM18X1,5

M18X1,5

M24X1,5

1084,4

24

KNHML18X1,5

1051,5

16,8

KNHM20X2,5

M20X2,5

M30X2,0

1774,3

30

KNHML20X2,5

1736,4

17,5

KNHM24X3,0

M24X3,0

M33X2,0

2189,4

33

KNHML24X3,0

2161,9

19,0
